光学调整架

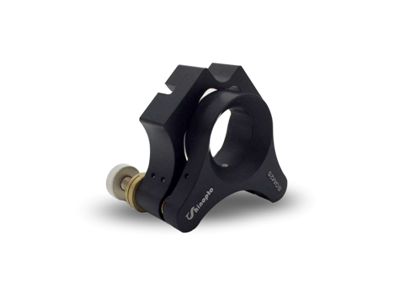

SGM25压电直驱光纤定位调整架

 配备100TPI带铜套精牙螺丝

 卡装直径为***通用的25.4mm

与信欧Nanomotor兼容

 加厚镜架与刚性弹簧确保长期稳定性

 纯俯仰调节,光路无位移


  • 产品介绍
  • 性能参数
  • 规格尺寸
  • 资料下载

  SGM25镜架是一款万向轮镜架,其调节轴为光学镜片中心,这样可确保产品在调节俯仰时候,光路不产生位移。镜架前板和后半均为加厚处理,加强弹簧可以改善产品长时间稳定性以及在有振动情况下***大程度提供稳定性。精牙螺丝由一组螺丝固定在前板上,可快速更换为信欧的Nanomotor,以用于更加精密调整。产品使用碳化硅,可以让调节更具有手感,便于重复调节。镜架配有2颗100TPI的精牙螺丝,可供客户在±5°范围内,进行俯仰调节。.


订单信息及规格

型号

   卡装径

   (mm)

调节螺丝

调节自由度

θx, θy

灵敏度

 (arc sec)

调节范围

       (°)

SGM25

25.4

100 TPI

2

3.8

±5

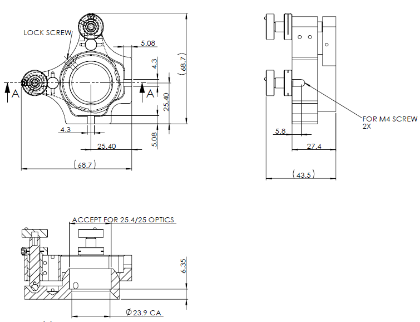

尺寸
