光学调整架
SOLP系列 精密多轴光学调整架

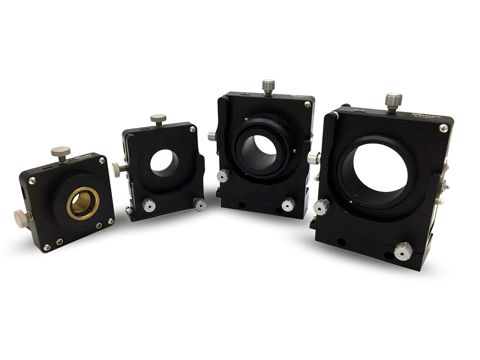

从左到右:以此为SOLP4S、SOLP4D-U、SOLP4D
●棱镜,物镜等光学产品4轴精准定位
●卡装非常常用的24.5和 50.8 mm直径
●使用100 TPI XYθXθY调节螺丝,高分辨率
●角度调整以光学件中心为轴旋转
●零空转的XY机械结构
●独立锁紧机构

  • 产品介绍
  • 性能参数
  • 规格尺寸
  • 资料下载

  SOLP4系列棱镜调整架可以提供4维精密调整。 产品装备的是100TPI的精牙螺丝,螺丝旋钮内有5/64的内六角,方便客户在高灵敏情况下做调整。产品零空转的XY机械结构,在滑动块之间不需要涂抹润滑脂的情况下,可确保精准定位和长时间稳定性,这也帮助减小时间和温度上的漂移。每个直线和旋转轴上都有独立的锁紧螺丝,在锁紧的同时,不仅可以锁紧精牙螺丝,还可以把整个机械结构锁死,从而保持光路的稳定。松开或者锁紧任意一轴对其他轴产生的影响微乎其微。

  XY方向可以提供横向正交调整,角度调整方向θXθY 可以以光学元件为中心调整。有3种版本可供选择。U版本具有对称支撑架,可提供更负载,更稳定。 S版本是一款新颖的,具有紧凑结构的新产品,提供卡装直径为25.4mm。


订单信息及参数

型号

自由度

卡装直径(mm

XY 行程 (mm)

θXθY 行程



XY 灵敏度 (µm)

θXθY 灵敏度

(arc sec)

SOLP4D-U

XY θXθY

50.8

±3.0

±5°

0.75

1

SOLP4D

XY θXθY

50.8


±3.0



±5°

0.75

1

SOLP4S

XY θXθY

30


±3.0



±5°

0.75

2

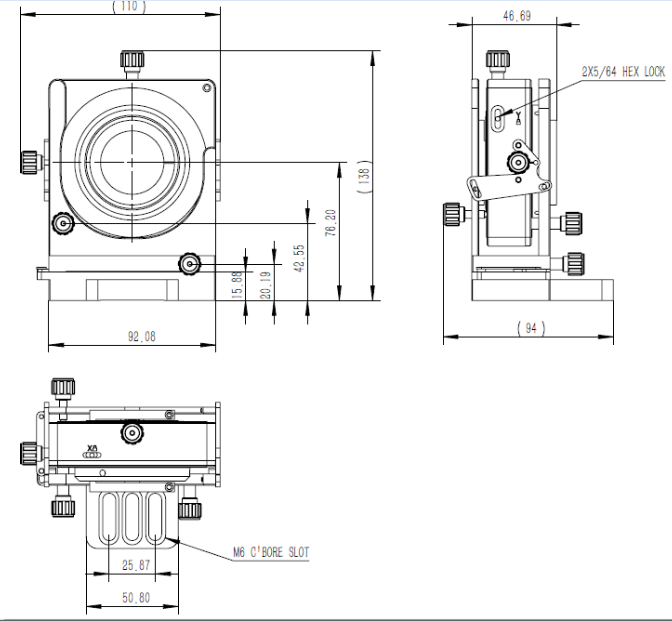

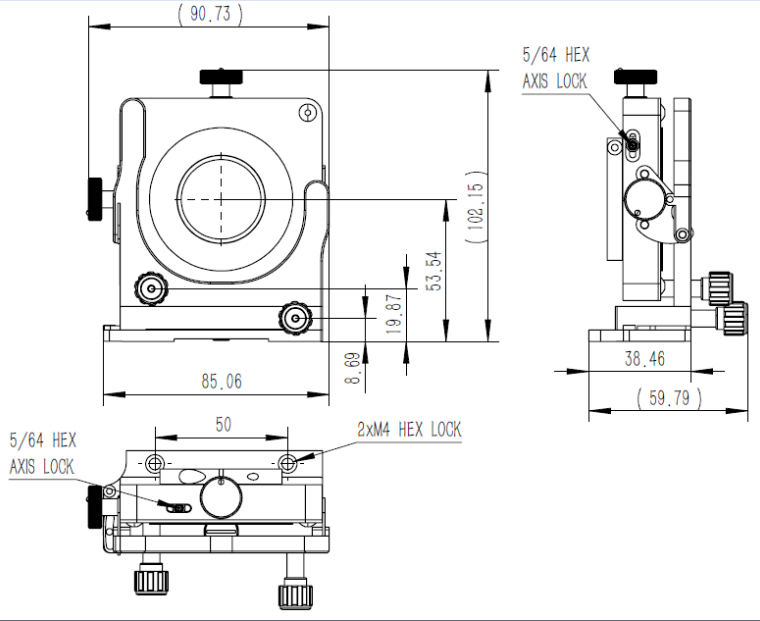

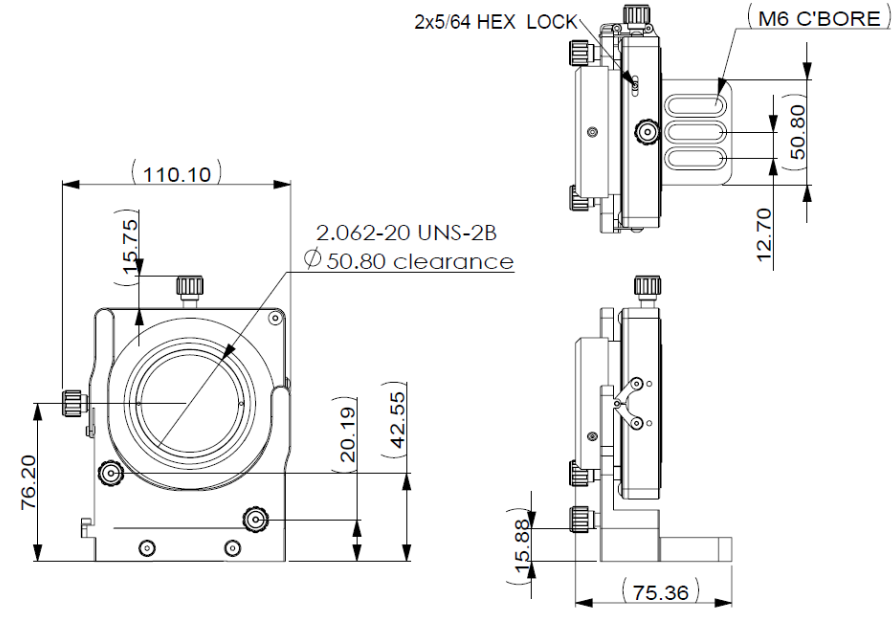

尺寸图:



SOLP4D




SOLP4D-U



SOLP4S
