位移台
SFA-561-XYZ不锈钢三维位移台

●不锈钢结构确保长时间稳定性

●交叉滚柱轴承确保其精准度

●角度偏差小于 20秒

●可兼容多种光纤接头

●与信欧Nanomotor兼容

●左右手版本

随产品附测试报告


  • 产品介绍
  • 性能参数
  • 规格尺寸
  • 资料下载

  FiberAlign TM 系列线性平移台全身使用不锈钢结构,以提供长期稳定性。产品配备有交叉滚珠轴承及精密加工的轴承表面,可确保位移台有卓越的直线行程偏差,每个轴的角度偏差小于20秒。在出厂前,我们使用自准直仪对每个产品进行测试,确保其性能符合指标。

  561系列位移台是设计用于光纤对准。在561顶部装有导轨,可安装任何光纤和光纤夹具。信欧561-TILE调节台可安装在导轨上,进行两轴倾斜调节。另还可配角度转台来旋转光纤。超多可提供6轴光纤对准方案。


规格及订购信息


型号

Z行程 (mm)

X,Y行程(mm)

角度偏差 ()

额定负载 (kg)

光轴高度(mm)

SFA-561-XYZ

6

12.7

<20

2

65.3


注释:-LH 表示为左手版本

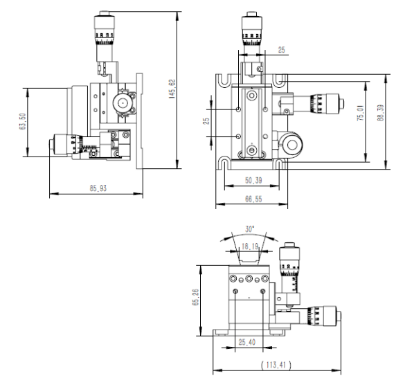

尺寸

SFA-561-XYZ


SFA-561-XYZ-LH(LH表示为左手版本)
