位移台

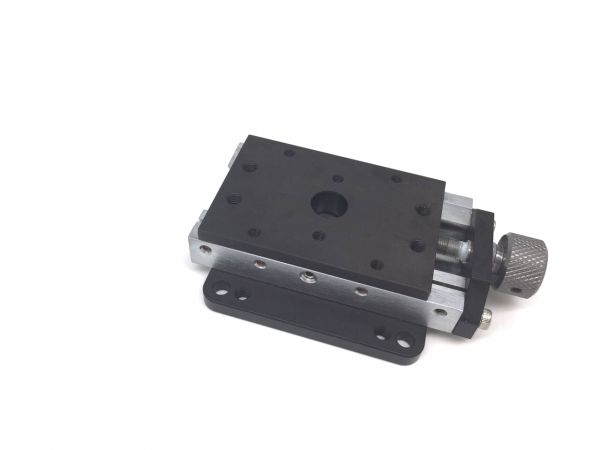

S-DL13系列 精密丝杆燕尾平移台

●  高负载、侧面锁紧
●  0.5mm牙距驱动丝杆
●  13mm行程
●  铜主体材料保证良好导热性能
●  可任意组合为X、Y、Z二维或三维平移台





  • 产品介绍
  • 性能参数
  • 规格尺寸
  • 资料下载

  S-DL13系列精密丝杆燕尾平移台是高负载应用场合的理想选择,我们采用精密研磨丝杆配合侧面锁紧来保证准确的位置锁定和长期稳定性,同时我们的铜主体材料可以保证良好的导热性能。该系列平移台可以灵活组合为XY二维或XYZ三维平移台以满足多种应用要求。



规格及订购信息

型 号

台面尺寸(mm)

行程(mm)

每圈行进(mm)

中心负载(kg)

驱动类型

螺纹孔

S-DL13

40 x 60

±6.5

0.5

7.5

丝杆

M3、M4

S-DL13-XY

40 x 60

±6.5 (X & Y)

0.5

7.5

丝杆

M3、M4

S-DL13-XYZ

40 x 60

±6.5 (X , Y)±6 (Z)

0.5

2.5

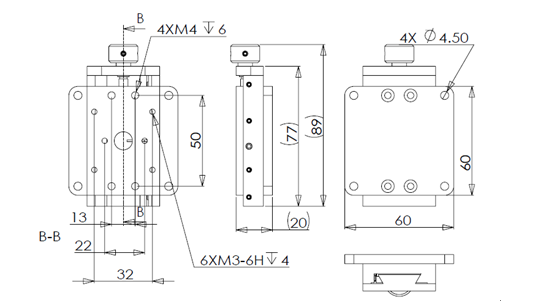

尺寸图 S-DL13.png
